Mimar
–
Lokasyon
Irak
Tarih
2023 – Devam Etmekte
İşveren
ANATA
PROBE tarafından sağlanan servisler
- Yapısal Çeliğin Modellenmesi ve İmalat Çizimleri
- Çelik Bağlantılar için Hesaplamalar ve İmalat Çizimleri
- BIM Koordinasyonu ve Render

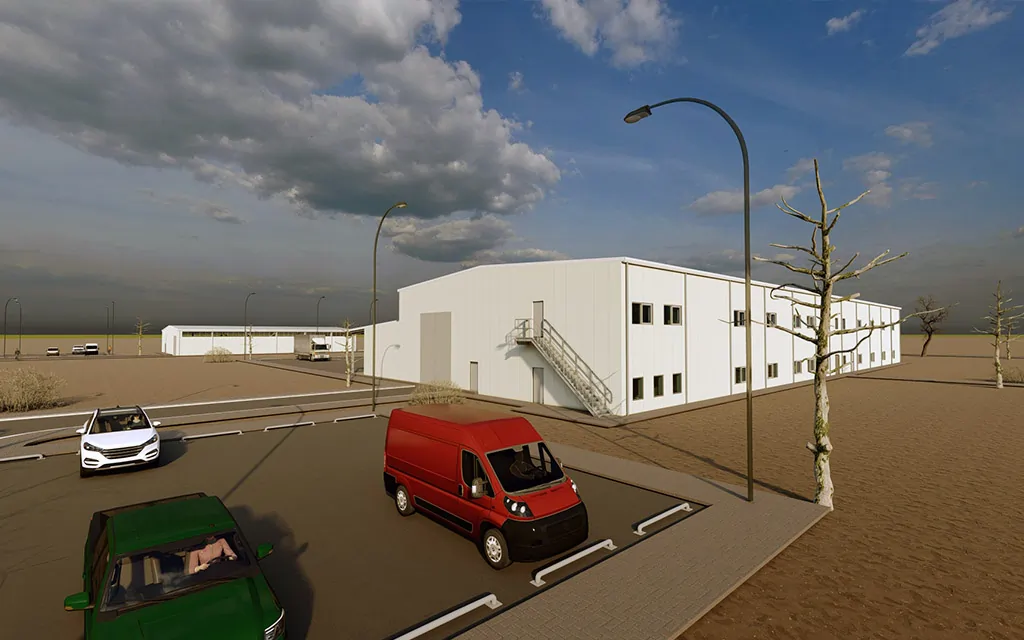

Bakım ve Araç Servis Atölyeleri Yapıları
Süleymaniye vilayetinde yer alan Khor Mor LPG Tesisi, Doğal Gaz (NG), Likit Petrol Gazı (LPG) ve Doğal Gaz Sıvıları (NGL) üreten güçlü bir ticari girişimdir. Uzun ömürlülüğe odaklanılarak binalar, altyapı ve tesisler minimum 40 yıllık bir kullanım ömrü için tasarlanmış ve kalıcı işlevsellik sağlanmıştır.

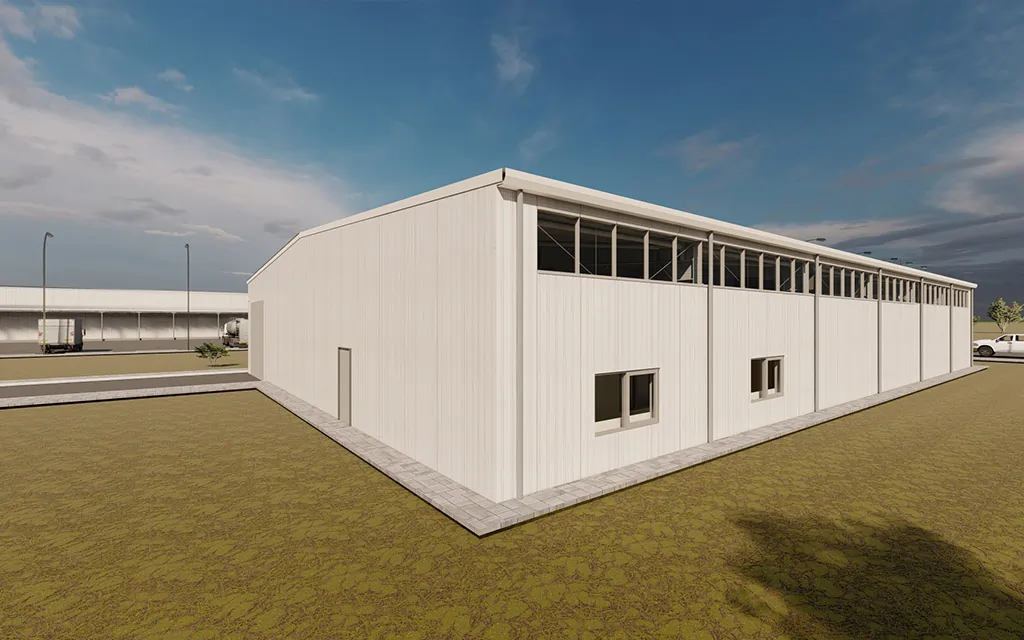

Çatı kaplaması için, nervürlü ve PIR yalıtımlı üst ve alt çelik saclardan oluşan metal paneller çelik aşıklara sabitlenmiştir. Asma tavanın kullanıldığı yerlerde, sıcak bir çatı yapısı elde etmek için 80 milimetrelik ek bir taş yünü yalıtımı eklenmiştir.
Çelik yapılar mukavemet tasarım prosedürü izlenilerek, müşterinin belirlediği yük kombinasyonlarına ve tasarım koşullarına dayanacak şekilde uygun yük faktörleri ve mukavemet azaltıcı faktörler kullanılarak tasarlanmıştır. İnşaatta kolaylığa vurgu yapılarak, şantiye bağlantıları ağırlıklı olarak cıvatalı yapılırken, kaynak atölye imalat bağlantıları için ayrılmıştır. Tasarım, minimum saha kaynağı olmasını temin eder.

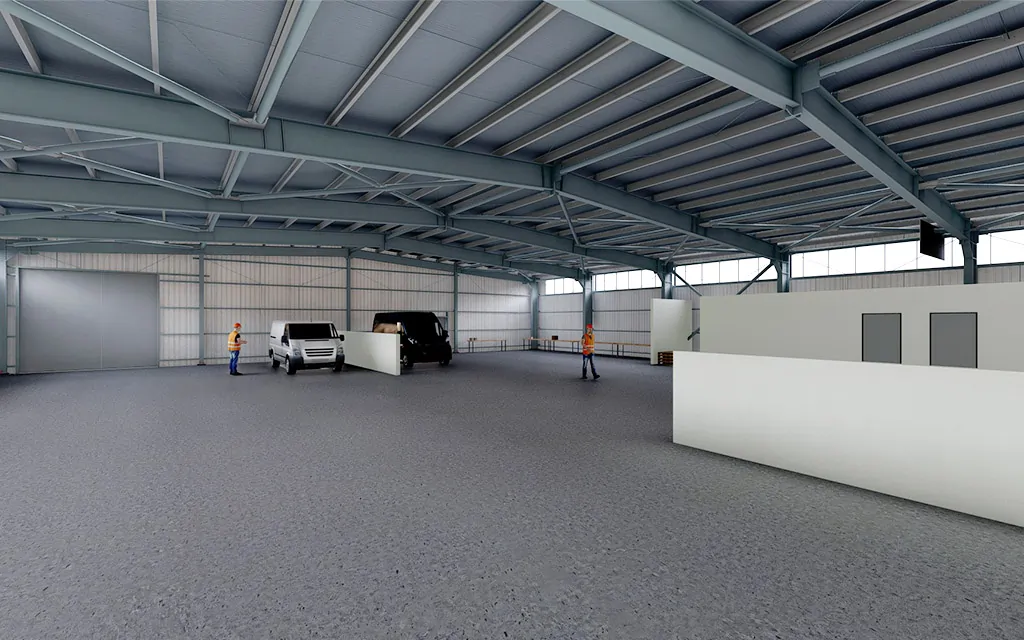

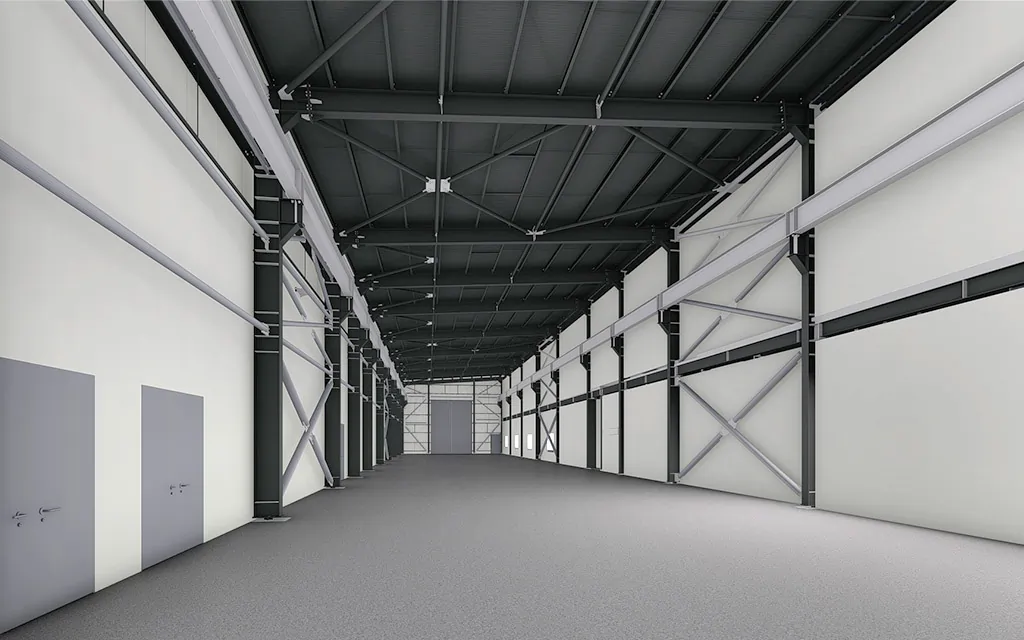

Yanal yük taşıyıcı sistemler, ASCE7-10 standartlarına uygun olarak, enine yönlerde OMF (ordinary moment frames) boyuna yönlerde OCBF (ordinary concentric braced frames) stratejik olarak kullanılmaktadır. Platformlar, merdivenler ve korkulukların tipik detayları mühendislik çizimlerinde dikkatlice referans alınmıştır. Korkuluklar bakım amacıyla gerekli yerlerde sökülebilir şekilde tasarlanmış ve düzenleme çizimlerinde açıkça belirtilmiştir. Khor Mor LPG Tesisi atölye yapıları, işlevsel tasarım ve kalıcı altyapının bir kanıtı niteliğindedir.
